| Luogo di origine: | Cina |
|---|---|
| Marca: | QFMH |
| Numero di modello: | SK30, SK40, SK50 |
| Quantità di ordine minimo: | 10 PCS |
| Prezzo: | USD 10/PC |
| Imballaggi particolari: | cartone |
| Tempi di consegna: | 5 giorni |
| Termini di pagamento: | L/C, D/P, T/T, Western Union |
| Capacità di alimentazione: | 10000 pezzi al mese |
| Applicazione: | macchina di CNC del tornio | Marchio: | Mandrino a pinza SK ER |
|---|---|---|---|
| Rivestimento: | Latta | Colore: | Argioli |
| Materiale: | Acciaio del carburo | Imballaggio: | 20CrMnTi |
| Diametro del gambo: | 3mm-25mm | Trattamento superficiale: | Lucidatura |
| Tolleranza: | 0.005mm | Tipo: | Portautensile DIN69871 |
| Distanze: | 160mm | Dimensione: | SK40 ER40 |
| Peso: | 1.3kgs |

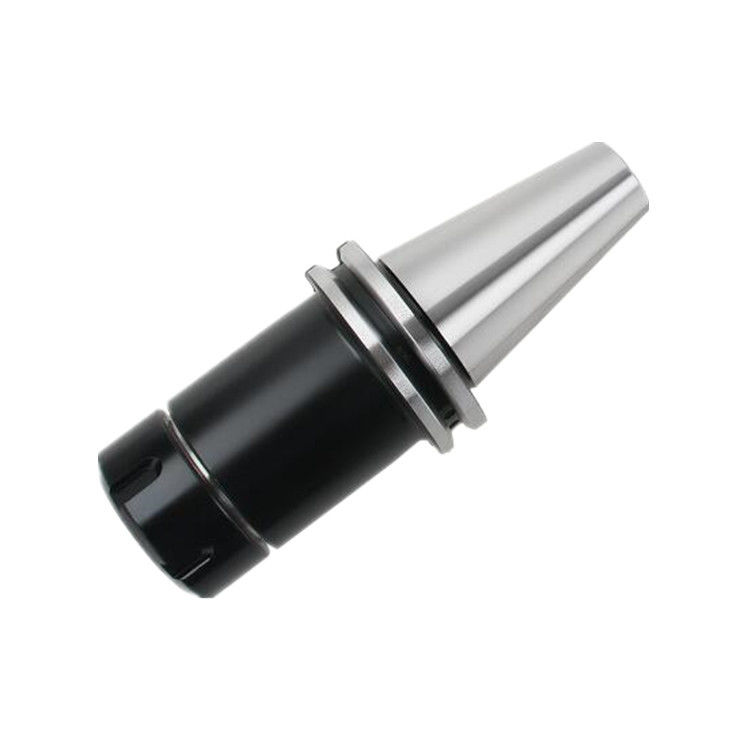

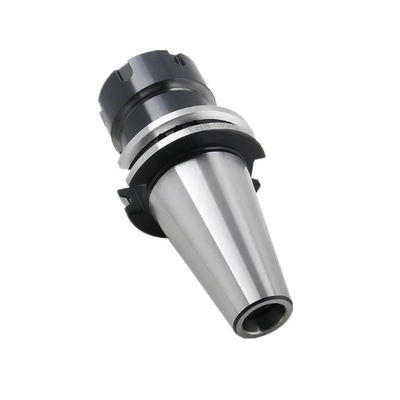

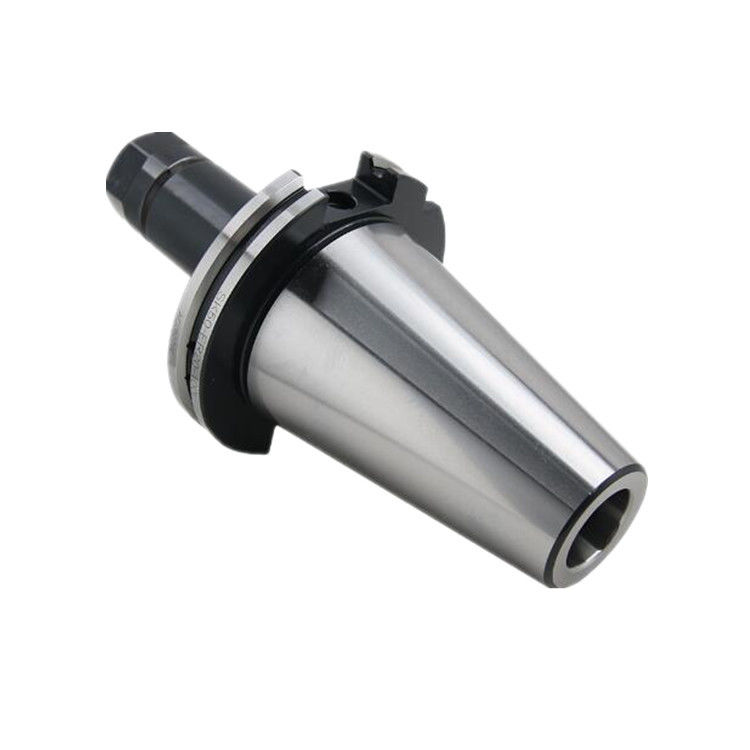

Un collet chuck è un tipo di portautensili comunemente utilizzato nelle macchine di fresatura e nelle macchine CNC.Il collet chuck SK ER utilizza un sistema di colletIl manico è inserito nel mandrino della macchina e serrato per tenere lo strumento in posizione.I freni a colletto SK ER sono noti per la loro elevata precisione e rigiditàSono disponibili in varie dimensioni e possono ospitare diverse dimensioni di guarnizione per corrispondere al diametro dell'utensile.

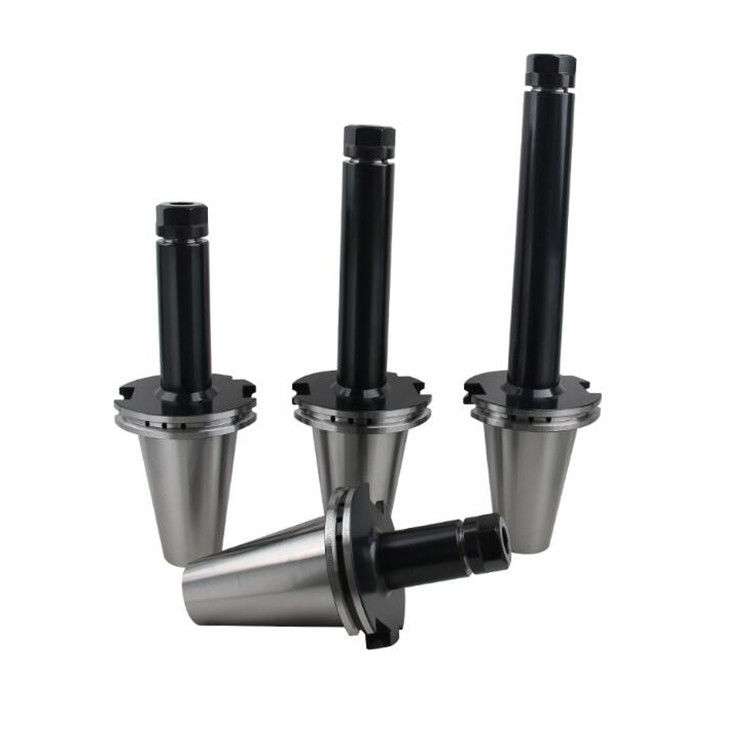

Fresciatore ER ad alta precisione SK (DIN69871 JT) Fresciatori a colletto,DIN69871 SK-ER Portatore utensile CNC Funzione: utilizzato principalmente per la pinzazione di utensili a fune dritte e utensili come trapano,modello di fresa a molla:suddivisi in ER8, ER11, ER16, ER20, ER25, ER32, ER40, ER50.I nostri principali tipi di collet, tipi di portautensili,BT portautensili, CATEE portautensili,DAT portautensili, NT portautensili, HSK portautensili serie,serie di teste noiose., collettori a rubinetto, centri live, serie di foriere, ecc. Supportiamo anche non standard.
Specificità
1.SK ER Collet Chuck Materail: 20CrMnTi
2Durezza: HRC 56-58
3. Spesa massima: < 0,005 mm
5- profondità del carbonio: 0,8 mm±0,2 mm
6.Rughezza superficiale: Ra < 0,005 mm
7.Spring Collet Chuck Cooling tipo AD+B può essere fatto su richiesta
8.Quando si ordina, specificare il bilanciamento G6.3 o G2.5
Corpiera di Chuck Shank standard: DIN69871
| Modello n. | L | L1 | D | d1 | d2 | T | KGS |
| SK30-ER11M-70 | 117.8 | 70 | 50 | 16 | 11 | M6*1P | 0.5 |
| SK30-ER11M-100 | 147.8 | 100 | 50 | 16 | 11 | M6*1P | 0.6 |
| SK30-ER11M-120 | 167.8 | 120 | 50 | 16 | 11 | M6*1P | 0.7 |
| SK30-ER16M-70 | 117.8 | 70 | 50 | 22 | 16 | M12*1.75P | 0.55 |
| SK30-ER16M-100 | 147.8 | 100 | 50 | 22 | 16 | M12*1.75P | 0.65 |
| SK30-ER16M-120 | 167.8 | 120 | 50 | 22 | 16 | M12*1.75P | 0.75 |
| SK30-ER20M-100 | 147.8 | 100 | 50 | 28 | 20 | M12*1.75P | 0.7 |
| SK30-ER20M-120 | 167.8 | 120 | 50 | 28 | 20 | M12*1.75P | 0.8 |
| SK30-ER20M-150 | 197.8 | 150 | 50 | 28 | 20 | M12*1.75P | 1 |
| SK40-ER11M-70 | 138.4 | 70 | 63.55 | 16 | 11 | M6*1P | 1.1 |
| SK40-ER11M-100 | 168.4 | 100 | 63.55 | 16 | 11 | M6*1P | 1.2 |
| SK40-ER11M-125 | 193.4 | 125 | 63.55 | 16 | 11 | M6*1P | 1.1 |
| SK40-ER11M-150 | 218.4 | 150 | 63.55 | 16 | 11 | M6*1P | 1.5 |
| SK40-ER16M-70 | 138.4 | 70 | 63.55 | 22 | 16 | M12*1.75P | 1.2 |
| SK40-ER16M-100 | 168.4 | 100 | 63.55 | 22 | 16 | M12*1.75P | 1.3 |
| SK40-ER16M-125 | 193.4 | 125 | 63.55 | 22 | 16 | M12*1.75P | 1.5 |
| SK40-ER16M-150 | 218.4 | 150 | 63.55 | 22 | 16 | M12*1.75P | 1.6 |

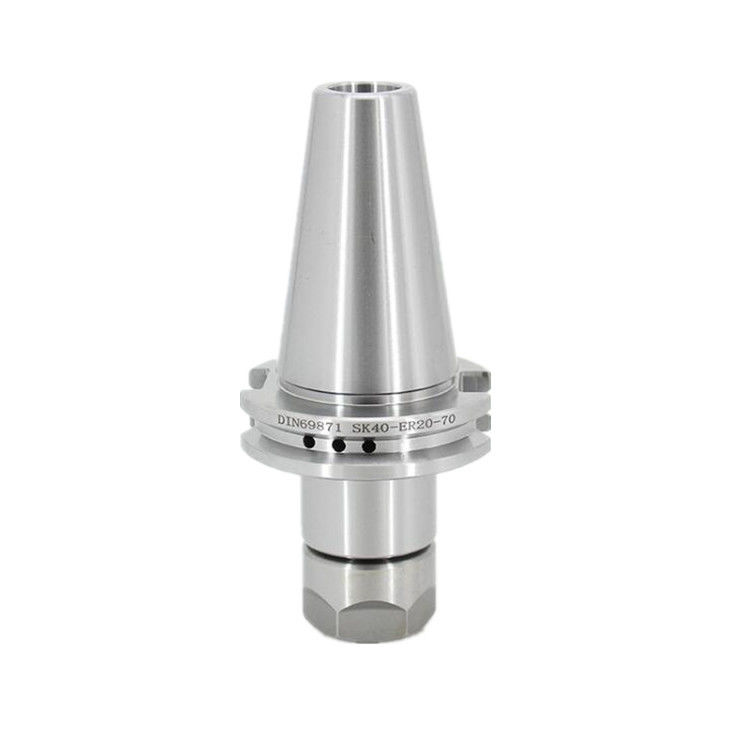

| SK40-ER20M-70 | 138.4 | 70 | 63.55 | 28 | 20 | M12*1.75P | 1.2 |
| SK40-ER20M-100 | 168.4 | 100 | 63.55 | 28 | 20 | M12*1.75P | 1.55 |
| SK40-ER20M-125 | 193.4 | 125 | 63.55 | 28 | 20 | M12*1.75P | 1.7 |
| SK40-ER20M-150 | 218.4 | 150 | 63.55 | 28 | 20 | M12*1.75P | 1.8 |
| SK50-ER11M-70 | 171.75 | 70 | 97.5 | 16 | 11 | M6*1P | 3.8 |
| SK50-ER11M-90 | 191.75 | 90 | 97.5 | 16 | 11 | M6*1P | 3.9 |
| SK50-ER11M-105 | 206.75 | 105 | 97.5 | 16 | 11 | M6*1P | 4 |
| SK50-ER11M-135 | 236.75 | 135 | 97.5 | 16 | 11 | M6*1P | 4.1 |
| SK50-ER11M-165 | 266.75 | 165 | 97.5 | 16 | 11 | M6*1P | 4.2 |
| SK50-ER16M-70 | 171.75 | 70 | 97.5 | 22 | 16 | M12*1.75P | 3.9 |
| SK50-ER16M-90 | 191.75 | 90 | 97.5 | 22 | 16 | M12*1.75P | 4 |
| SK50-ER16M-105 | 206.75 | 105 | 97.5 | 22 | 16 | M12*1.75P | 4.1 |
| SK50-ER16M-135 | 276.75 | 135 | 97.5 | 22 | 16 | M12*1.75P | 4.2 |
| SK50-ER16M-165 | 266.75 | 165 | 97.5 | 22 | 16 | M12*1.75P | 4.3 |
| SK50-ER20M-90 | 191.75 | 90 | 97.5 | 28 | 20 | M12*1.75P | 4.1 |
| SK50-ER20M-105 | 206.75 | 105 | 97.5 | 28 | 20 | M12*1.75P | 4.2 |
| SK50-ER20M-135 | 236.75 | 135 | 97.5 | 28 | 20 | M12*1.75P | 4.4 |
| SK50-ER20M-165 | 266.7 | 165 | 97.5 | 28 | 20 | M12*1.75P | 4.6 |
