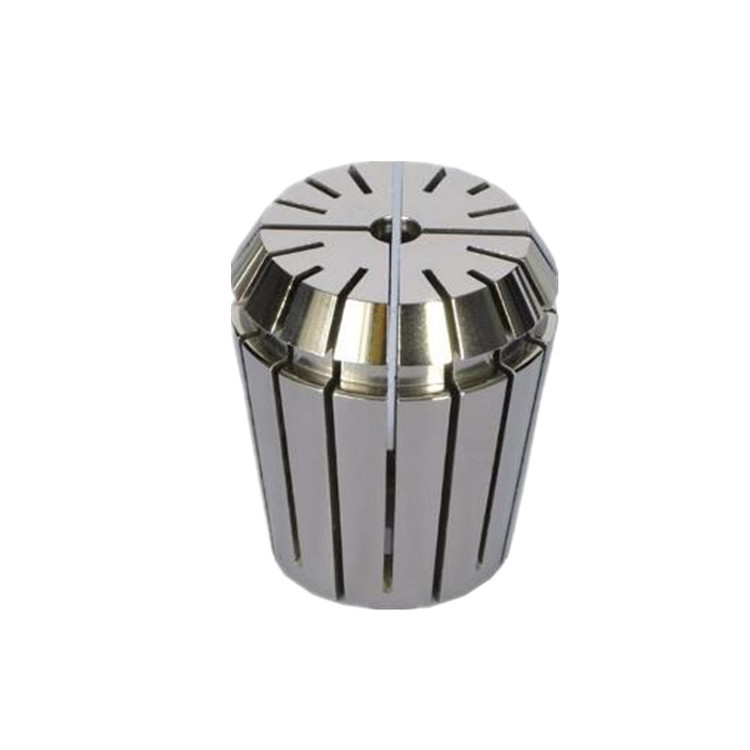

Collette a molla ER40 per la fissaggio a distanza estesa, collette a molla da 8-34 mm
I colletti a molla ER40 sono un tipo di collette utilizzati nelle operazioni di lavorazione per tenere e fissare gli utensili da taglio come trapano, mulini di fine e riamers.che è uno standard ampiamente utilizzato per la tenuta degli utensili nelle fresatrici CNC.
I colletti a molla ER40 hanno un raggio di fissaggio da 26 mm a 34 mm, il che significa che possono contenere in modo sicuro gli utensili da taglio con diametri del bastone entro tale raggio." indicando che questi colletti hanno un raggio di fissaggio più ampio rispetto ad altri colletti ER.
Il design del colletto di molla consente cambiamenti di utensili rapidi e facili, poiché il colletto può essere aperto e chiuso comprimendo o rilasciando la molla interna.Questo garantisce una presa stretta e sicura sull'attrezzo, riducendo al minimo il flusso degli attrezzi e migliorando la precisione di lavorazione.
I collettori a molla ER40 sono comunemente utilizzati in applicazioni di fresatura pesanti che richiedono strumenti di taglio più grandi e forze di taglio più elevate.con una lunghezza massima di 20 mm o più, ma non superiore a 20 mm.
Nel complesso, i colletti a molla ER40 sono una soluzione affidabile e versatile per il tenuto degli utensili per le operazioni di fresatura CNC, fornendo precisione e stabilità nel fissaggio degli utensili.
| Modello |
d |
D |
D1 |
D2 |
L |
Collapsibile
Capacità |
| ER8 |
1.0-5.0 |
8 |
8.45 |
6.5 |
13.5 |
0.50 |
| ER11 |
1.0-7.0 |
11 |
11.5 |
9.5 |
18 |
0.50 |
| ER16 |
1.0-2.5 |
16 |
17 |
13.8 |
27.5 |
0.50 |
| ER16 |
2.5-10.0 |
16 |
17 |
13.8 |
27.5 |
1.00 |
| ER20 |
1.0-2.5 |
20 |
21 |
17.4 |
31.5 |
0.50 |
| ER20 |
2.5-13.0 |
20 |
21 |
17.4 |
31.5 |
1.00 |
| ER25 |
1.0-2.5 |
25 |
26 |
22 |
34 |
0.50 |
| ER25 |
2.5-16.0 |
25 |
26 |
22 |
34 |
1.00 |
| ER32 |
2.0-2.5 |
32 |
33 |
29.2 |
40 |
0.50 |
| ER32 |
2.5-20.0 |
32 |
33 |
29.2 |
40 |
1.00 |
| ER40 |
3.0-26.0 |
40 |
41 |
36.2 |
46 |
1.00 |
| |
| Modello |
d |
D |
D1 |
D2 |
L |
L1 |
L2 |
L3 |
| ER11 |
1/32-17/64 |
11 |
11.5 |
9.5 |
18 |
3.80 |
2.5 |
2 |
| ER16 |
1/32-3/8 |
16 |
17 |
13.8 |
27.5 |
6.26 |
4 |
2.7 |
| ER20 |
1/32-33/64 |
20 |
21 |
17.4 |
31.5 |
6.36 |
4.8 |
2.8 |
| ER25 |
5/64-5/8 |
25 |
26 |
22 |
34 |
6.66 |
5 |
3.1 |
| ER32 |
Percorso di un'altra volta |
32 |
33 |
29.2 |
40 |
7.16 |
5.5 |
3.6 |
| ER40 |
1/8-1′′ |
40 |
41 |
36.2 |
46 |
7.66 |
7 |
4.1 |
| |
|
|
|
|
|
|
|
|

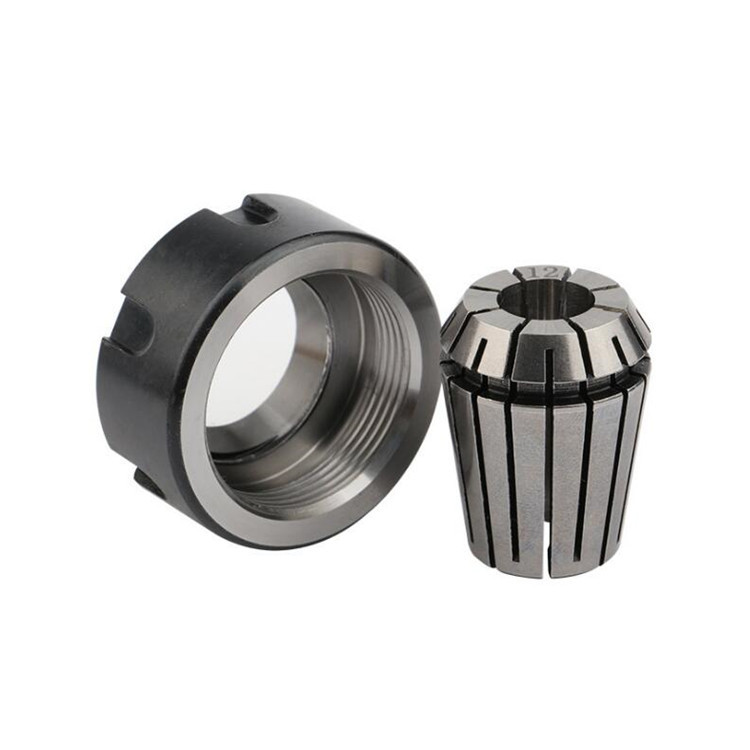

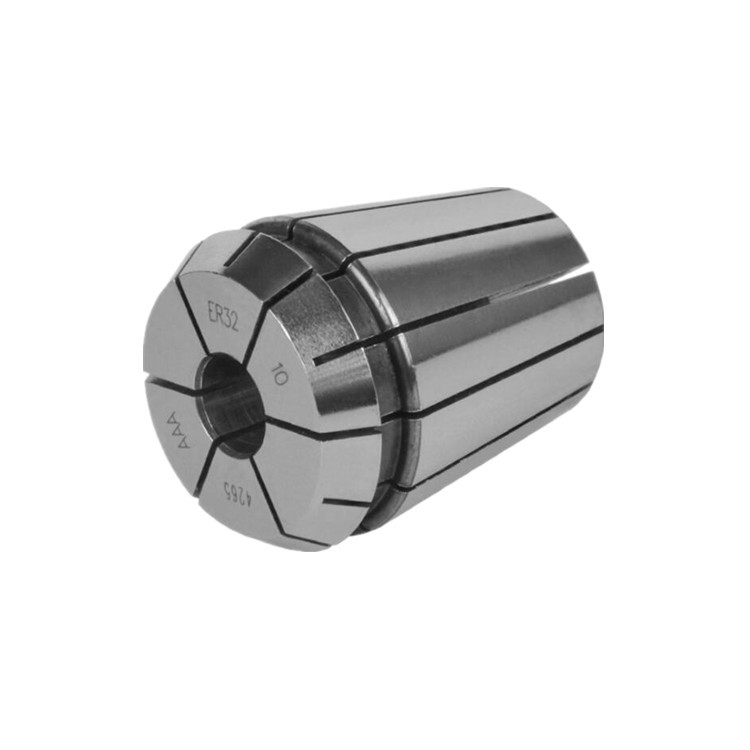

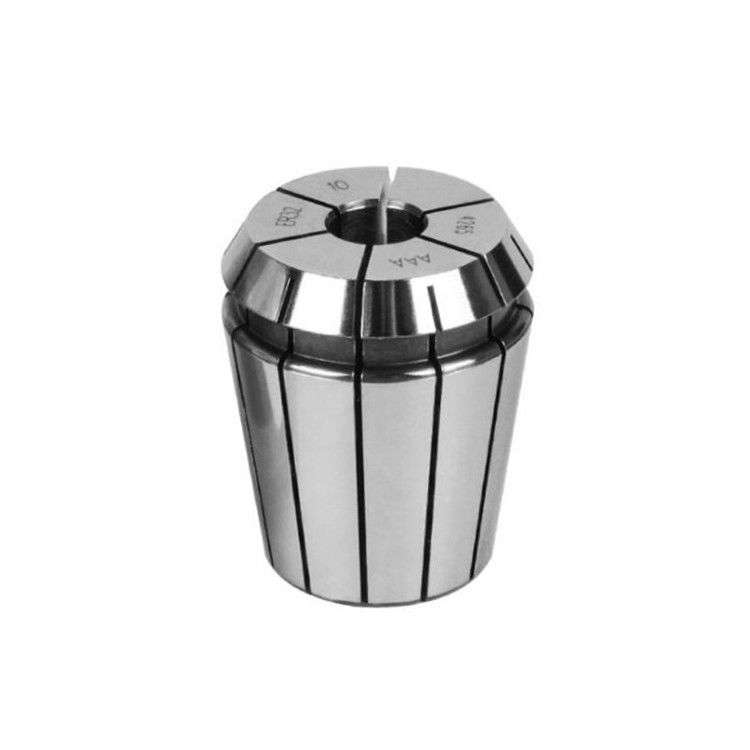

DIN6499B ER Collet,High precision Spring ER Collet ER11,er16,er25,er32,er40,ER Collet Disegno unico è sigillato meccanicamente grazie alle fessure posteriori che terminano prima della scanalatura anulare,bloccando completamente il percorso del flusso del liquido di raffreddamento verso la parte anteriore del collett.ER Collet Quando si utilizzano utensili di taglio a fluido di raffreddamento, questi collet assicurano il 100% di consegna del fluido di raffreddamento alla punta dello strumento di taglio.ER Collet gamma di applicazioni: perforazione, fresatura, perforazione, stampaggio, incisione, CNC, macchina a fusione e altre lavorazioni.
ER di alta precisione Colletto a molla ER11,er16,er25,er32,er40,AppliCATEEo per una varietà di lavorazioni, tra cui perforazione, fresatura, tappatura e macinatura
1. 65Mn ER Collet; HRC:44-48
2. colletto a molla Precisione inferiore a 0,008 o 0,015 mm a vostra scelta.
3- modelli completi, con un diametro esterno massimo di 12-41 mm e varie specifiche disponibili per la selezione
4Non facilmente danneggiato, prestazioni stabili, alta precisione e forza di fissaggio più stabile all'interno dell'intero intervallo di velocità di lavorazione
5. Forte versatilità, adatta a piccoli lotti e a molteplici attività di lavorazione, risparmio di tempo e facile funzionamento.
6. durevole, di alta precisione, resistenza all'usura e utilizzo duraturo
