Collet ER per la fresatura Chuck ER11 Collet, 1.0-7.0 mm, fissaggio ad alta precisione
ER Collet for Milling Chuck,High Accuracy Clamping 1-16mm CNC ER20 ER25 Spring ER Collet è realizzato in materiale di alta qualità 65Mn, con durezza HRC45-48.Produciamo tutti i colletti ER32 da 1 mm a 20 mm., e la gamma completa di ER8, ER11, ER16, ER20, ER25, ER32, ER40, ER50 colli. Abbiamo esportato in paesi umoristici, e stabilire un buon rapporto di cooperazione.015 per riferimentoProduciamo anche accessori per macchine CNC, inclusi collet chucks, pull studs, retaining knob.
Er Collet, Er16 Collet, Er20 Collet, Precisione Er Collet Serie di fresaio - ER collet
1) realizzato in acciaio speciale elastico sotto ottimo trattamento termico e precisione di macinazione.
2)Questo colletto può fissare una dimensione standard specifica e la sua dimensione successiva.
3) tre precisioni:00,005 mm, 0,01 mm, 0,015 mm.
| Modello |
d |
D |
D1 |
D2 |
L |
Collapsibile
Capacità |

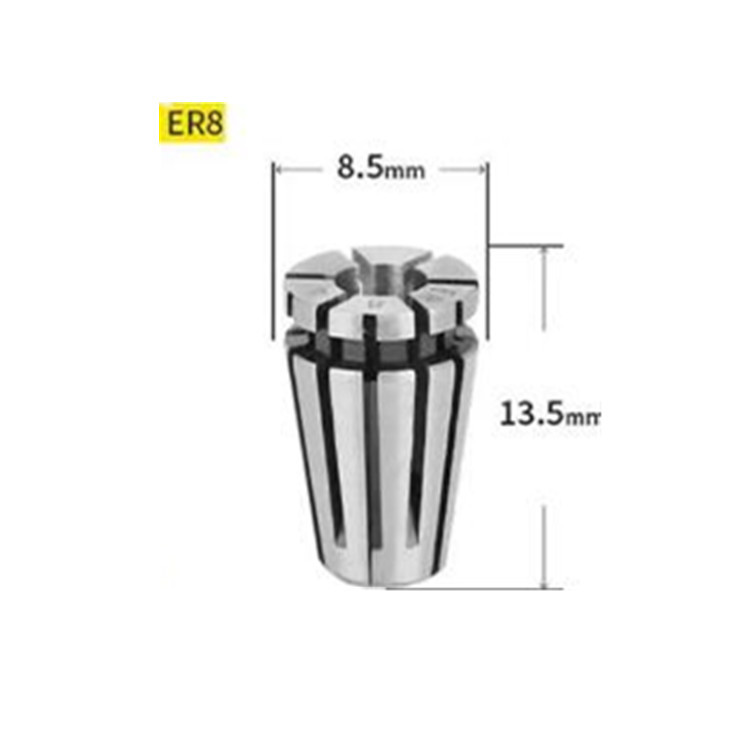

| ER8 |
1.0-5.0 |
8 |
8.45 |
6.5 |
13.5 |
0.50 |

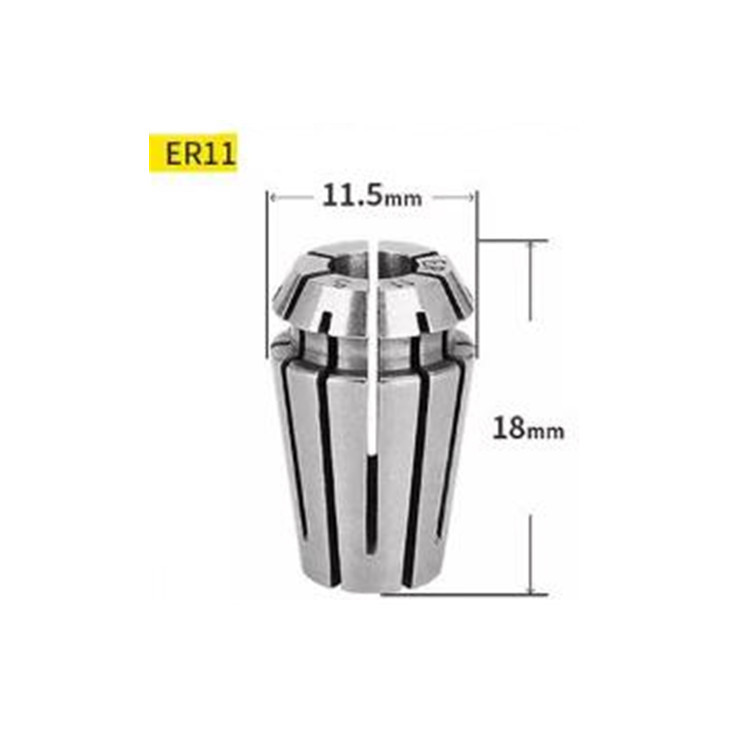

| ER11 |
1.0-7.0 |
11 |
11.5 |
9.5 |
18 |
0.50 |
| ER16 |
1.0-2.5 |
16 |
17 |
13.8 |
27.5 |
0.50 |
| ER16 |
2.5-10.0 |
16 |
17 |
13.8 |
27.5 |
1.00 |
| ER20 |
1.0-2.5 |
20 |
21 |
17.4 |
31.5 |
0.50 |
| ER20 |
2.5-13.0 |
20 |
21 |
17.4 |
31.5 |
1.00 |
| ER25 |
1.0-2.5 |
25 |
26 |
22 |
34 |
0.50 |
| ER25 |
2.5-16.0 |
25 |
26 |
22 |
34 |
1.00 |
| ER32 |
2.0-2.5 |
32 |
33 |
29.2 |
40 |
0.50 |
| ER32 |
2.5-20.0 |
32 |
33 |
29.2 |
40 |
1.00 |
| ER40 |
3.0-26.0 |
40 |
41 |
36.2 |
46 |
1.00 |
| |
| Modello |
d |
D |
D1 |
D2 |
L |
L1 |
L2 |
L3 |
| ER11 |
1/32-17/64 |
11 |
11.5 |
9.5 |
18 |
3.80 |
2.5 |
2 |
| ER16 |
1/32-3/8 |
16 |
17 |
13.8 |
27.5 |
6.26 |
4 |
2.7 |
| ER20 |
1/32-33/64 |
20 |
21 |
17.4 |
31.5 |
6.36 |
4.8 |
2.8 |
| ER25 |
5/64-5/8 |
25 |
26 |
22 |
34 |
6.66 |
5 |
3.1 |
| ER32 |
Percorso di un'altra volta |
32 |
33 |
29.2 |
40 |
7.16 |
5.5 |
3.6 |
| ER40 |
1/8-1′′ |
40 |
41 |
36.2 |
46 |
7.66 |
7 |
4.1 |
| |
|
|
|
|
|
|
|
|
Il collet ER è un tipo di collet che viene comunemente utilizzato nei frenieri.afferrare saldamente lo strumento o il pezzo di lavoroI collettori ER sono progettati per contenere strumenti a fune rotonde, come mulini, trapane e riamers, in fresa.
Il sistema ER collet è ampiamente utilizzato nelle applicazioni di fresatura a causa della sua versatilità e precisione.I collettini del pronto soccorso sono di varie dimensioni., designati da un numero come ER16, ER32 o ER40, che indica il diametro massimo degli utensili che possono contenere.
Per utilizzare un collettore di emergenza in un manico di fresatura, il collettore viene inserito nel manico e serrato utilizzando un dadile.Lo strumento o il pezzo di lavoro viene poi inserito nel colletto e fissato stringendo ulteriormente il dadoQuesto crea una forte presa sull'utensile, impedendo lo scivolamento durante le operazioni di lavorazione.
Nel complesso, i collettori ER sono una scelta popolare per le macchine di fresatura a causa della loro affidabilità, facilità d'uso e capacità di contenere un'ampia gamma diLa Commissione ritiene che la Commissione debba
