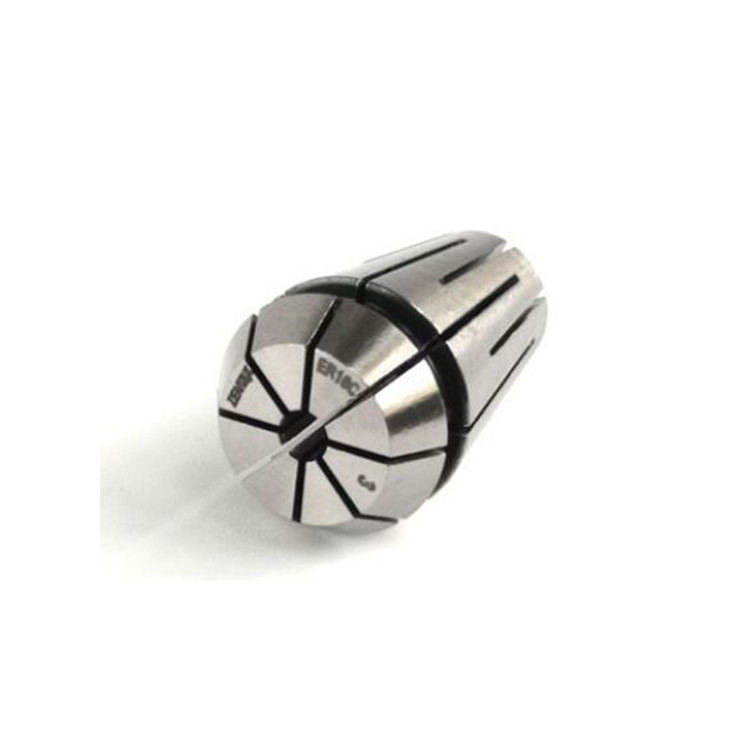

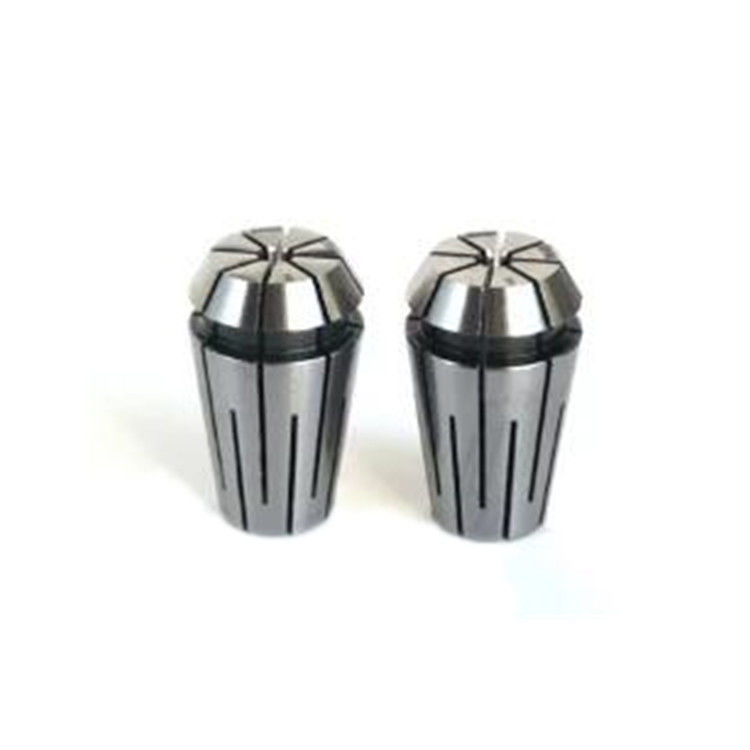

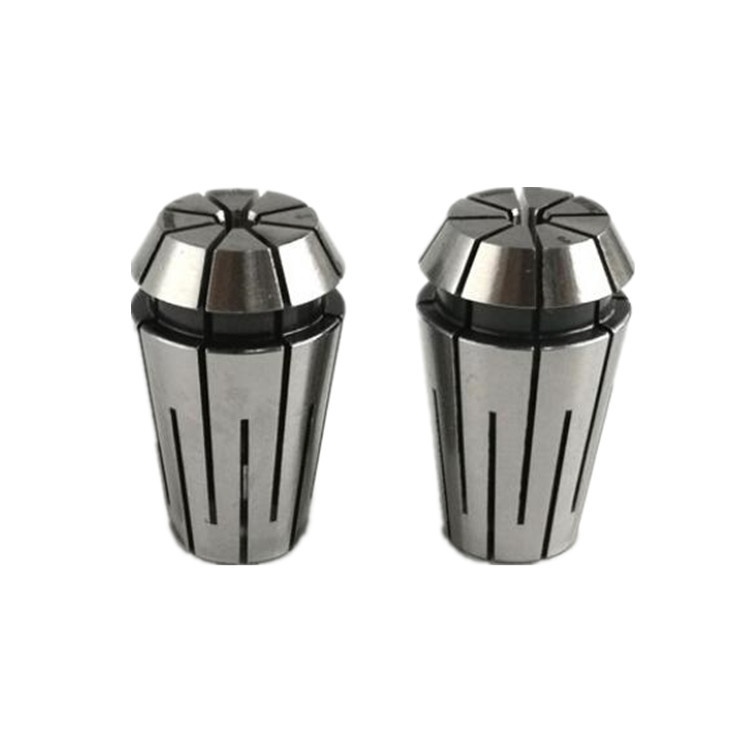

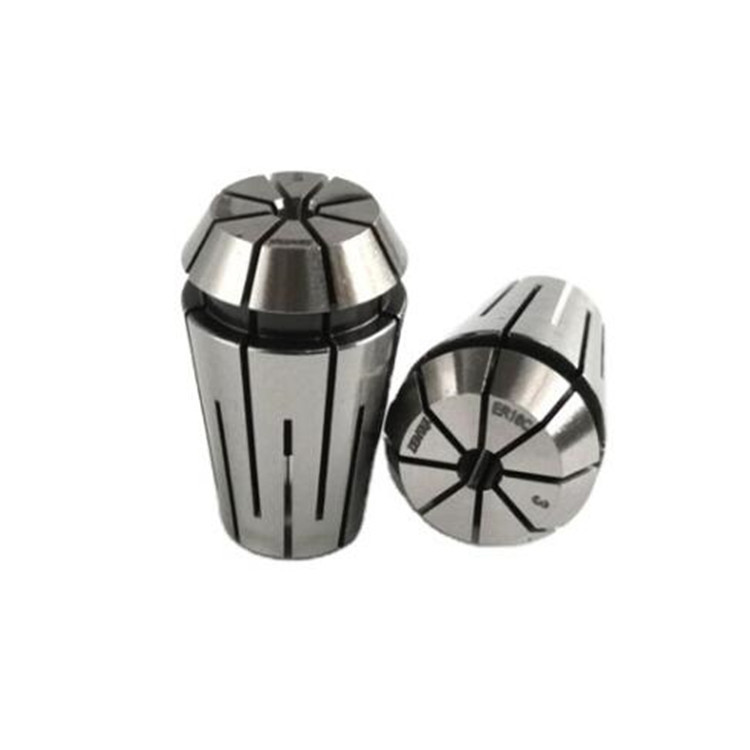

Collet ER16 ER20 per sigillamento a scanalatura

Collet di raffreddamento ad acqua sigillata ad alta precisione ER per sigillamento a scanalatura

Alta precisione ER sigillato colletto di liquido di raffreddamento dell'acqua, colletto di molla Differenze nell'uso di scanalature per raggiungere intorno alla tenuta
O La funzione centrale dell'acqua si applica solo alle cartelle per contenere lo strumento per il buco dell'acqua, può sopportare la pressione dell'acqua di 7Mpa.

INTRODUZIONE del prodotto

Nome del prodotto: pinza per cartucce ER / C ad alta precisione ad alta durata
Materiale: SUJ2 importato dal Giappone, 42CrMo
Durezza del prodotto: 46-50HRC
Roughness superficiale: Ra0.4
Tipo di guinzaglio: ER11C, ER16C, ER20C, ER25C, ER32C, ER40C, ER50C
Aspetto del colletto: rivestimento leggero (anticorrosione, resistenza all'abrasione, numero di pulizia, precisione e stabilità, superficie liscia, sensazione di comfort, aspetto più bello)
Precisione del collettore: 0,005 mm, 0,008 mm
Al momento dell'ordine, indicare il grado di precisione

Alta precisione ER Collet sigillato installazione
1. installare la scanalatura del colletto di molla nel cerchio eccentrico del dado, spingere il colletto di molla nella direzione indiCATEEa dalla freccia fino a sentire un clic,il che significa che il colletto di molla è stato installato al suo posto.
2. Quindi installare il collet molla sulla punta e assicurarsi che lo strumento è installato in posizione
3. Installare il dado sul manico e bloccarlo con una chiave inglese. (Si consiglia di usare una chiave inglese per stringere il dado)

smontare
Dopo aver avvitato il dado dal portautensili, estrarre il portautensili,spingerlo verso l'interno dalla parte anteriore del collet molla e premere verso il basso contro il fondo del cerchio eccentrico allo stesso tempo, e spingere il collettore di molla in diagonale fino a quando il collettore di molla e nocciolo sono smontati

Il colletto di tenuta ER è un tipo di colletto utilizzato nelle operazioni di lavorazione per tenere saldamente in posizione un pezzo o uno strumento.È progettato con una caratteristica di tenuta che aiuta a impedire il liquido di raffreddamento o altri fluidi di entrare nel collet e influenzare il processo di lavorazione.

Il meccanismo di tenuta di un collettore di tenuta ER è costituito in genere da sigilli di gomma o elastomerici integrati nel design del collettore.Questi sigilli creano una barriera tra il collet e l' ambiente esterno, impedendo l' ingresso di liquidi.

I colli di sigillamento ER sono comunemente utilizzati in settori come l'automotive, l'aerospaziale e la medicina, dove la lavorazione di precisione e il controllo del liquido di raffreddamento sono fondamentali.Forniscono una soluzione affidabile per mantenere un ambiente di lavorazione pulito e controllato, riducendo il rischio di contaminazione e migliorando la precisione e l'efficienza complessive dell'elaborazione.

Oltre alla caratteristica di tenuta, i colletti di tenuta ER offrono anche i vantaggi di un'elevata forza di presa, una capacità di cambio rapido degli utensili e la compatibilità con una vasta gamma di dimensioni degli utensili.Sono disponibili in varie dimensioni e configurazioni per soddisfare le diverse esigenze di lavorazione.
