ER32 1/2" Colletto ER ad ultra precisione per macchine di fresatura CNC Precisione 0,005 mm

ER32 1/2" Colletto ER ad ultra precisione per macchine di fresatura CNC Precisione 0,005 mm

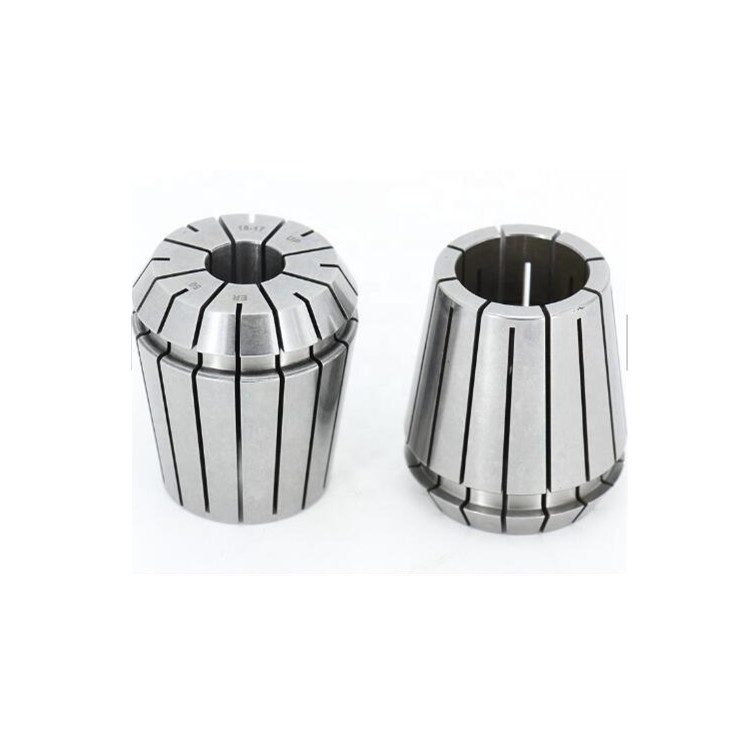

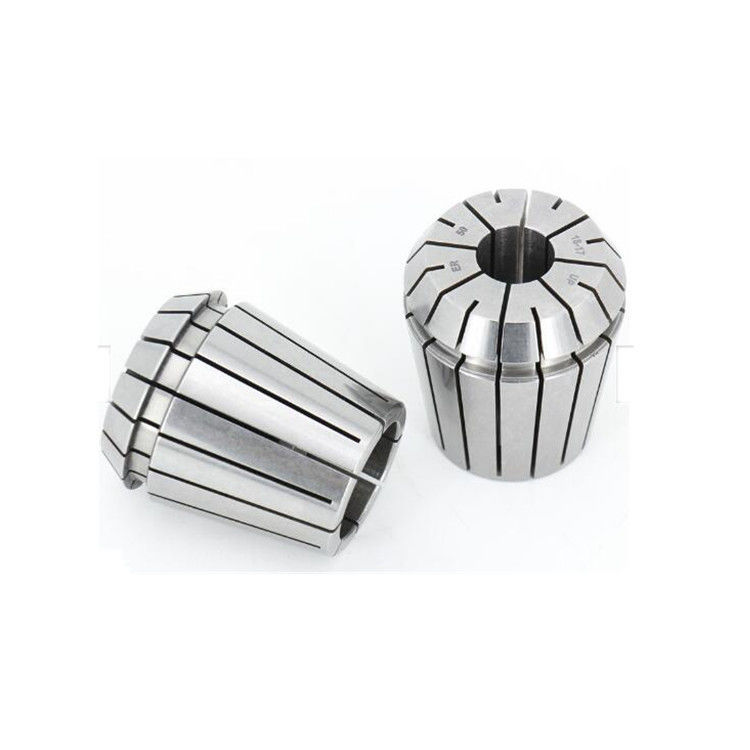

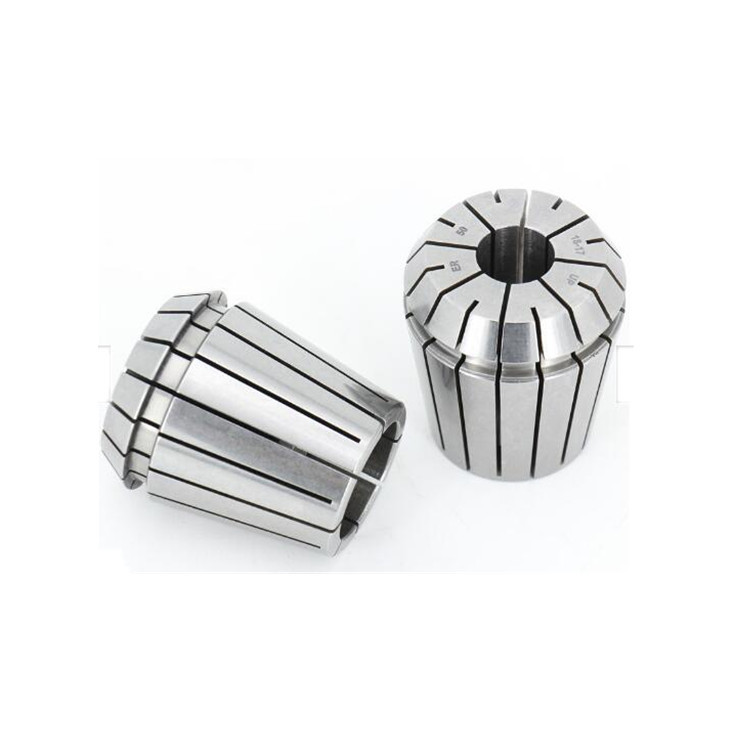

ER32 1/2 "Ultra Precision ER Collet è un collet di alta qualità progettato per l'uso con collet ER32.

Il colletto è realizzato in acciaio di alta qualità e viene sottoposto a un rigoroso processo di fabbricazione per garantire precisione e durata.E' dotato di un design unico che fornisce la massima forza di presa riducendo al minimo il deflussoQuesto lo rende ideale per applicazioni di lavorazione ad alta precisione in cui la precisione è cruciale.

L'ER32 1/2" Ultra Precision ER Collet è compatibile con una vasta gamma di attrezzature, tra cui trapano, mulini di fine, riamers e rubinetti.e altri centri di lavorazione.

Nel complesso, l'ER32 1/2" Ultra Precision ER Collet è un portautensili affidabile e preciso adatto a una varietà di applicazioni di lavorazione.

ER32Collete ER-UP:

1.Materiale: 65Mn;
2.durezza: 46-50HRC;
3.Norma: DIN 6499b
4Precisione: 0,005 mm.

ER32 1/2" COLLET lavorazione

Trattamento criogenico
1. -185 °C trattamento criogenico ultra lungo, trasformando quasi tutta l'austenite residua in martensite;
2Le particelle di carburo a nanoscala precipitate aumentano la durezza e la robustezza;
3. Ridurre lo stress residuo;
4- miglioramento signifiCATEEivo della resistenza all'usura.

Trattamento tempestivo

ER32 1/2" COLLET Passi di installazione
Assemblaggio del collettore
Pronto soccorso ColletInserire la scanalatura del colletto nell'anello eccentrico del dado di fissaggio al punto del fondo del dado.Nocciolo a vite con colletto sul portautensiliSi consiglia di stringere il dado con una chiave inglese.
Disassemblaggio Emergency Collet
Dopo che il dado è stato svitato dal portautensili,premere sulla faccia del collet ER mentre si spinge simultaneamente lateralmente sul retro del collet opposto al marchio fino a quando non si stacca dal dado di fissaggio.

Introduzione alla molla a molla ad alta precisione ER-UP:

1.La molla a molla ad alta precisione combina i vantaggi delle norme DIN6499/ISO15488A e B. Questo tipo di molla a molla è utilizzato principalmente per il taglio ad alta velocità che richiede un buon errore di scorrere radiale.Un buon deflusso radiale può prolungare la vita utile degli utensili da taglio.

2.In tutto l'intervallo di fissaggio, T.I.R. (errore di scarico radiale) ≤ 8 μ M

3.Diametro di chiusura da 1 mm a 36 mm

4.La portata di fissaggio è equivalente a quella di una molla di molla standard

Introduzione alle specifiche del volano a molla ad alta precisione ER-UP:

ER8- UP gamma di fissaggio a mandrino ad alta precisione: Φ 1, 1.5Due, due.5Tre, tre.5Quattro, quattro.5, 5

ER11- UP gamma di fissaggio a mandrino ad alta precisione: Φ 1, 1.5Due, due.5Tre, tre.5Quattro, quattro.5Cinque, cinque.5Sei, sei.5, 7

ER16- UP gamma di fissaggio a mandrino ad alta precisione: Φ 1, 1.5Due, due.5Tre, tre.5Quattro, quattro.5Cinque, cinque.5Sei, sei.5Sette, sette.5, 8, 8.59, 9.5, 10

ER20- UP gamma di fissaggio a mandrino ad alta precisione: Φ 1, 1.5Due, due.5Tre, tre.5Quattro, quattro.5Cinque, cinque.5Sei, sei.5Sette, sette.5, 8, 8.59, 9.5- Un decimo.5, 11, 11.5- 12 anni.5, 13

ER25- UP gamma di fissaggio a mandrino ad alta precisione: Φ 1, 1.5Due, due.5Tre, tre.5Quattro, quattro.5Cinque, cinque.5Sei, sei.5Sette, sette.5, 8, 8.59, 9.5- Un decimo.5, 11, 11.5- 12 anni.5- 13 anni.5- Quattordici.5- Quattro, quindici.516, 16.5, 17

ER32- UP gamma di fissaggio a mandrino ad alta precisione: Φ 2. 2.5Tre, tre.5Quattro, quattro.5Cinque, cinque.5Sei, sei.5Sette, sette.5, 8, 8.59, 9.5- Un decimo.5, 11, 11.5- 12 anni.5- 13 anni.5- Quattordici.5- Quattro, quindici.516, 16.517, 17.518, 18.519, 19.5, 20, 21, 22

ER40- UP gamma di fissaggio a scarico ad alta precisione: Φ 3. 3.5Quattro, quattro.5Cinque, cinque.5Sei, sei.5Sette, sette.5, 8, 8.59, 9.5- Un decimo.5, 11, 11.5- 12 anni.5- 13 anni.5- Quattordici.5- Quattro, quindici.516, 16.517, 17.518, 18.519, 19.5, 20, 21, 22, 22.5- 23 anni.524, 24.525, 25.526 anni.27.28.29.30

ER50-Variabile di fissaggio a scarico ad alta precisione UP: Φ 6.8.10, 12, 14, 16, 18, 18, 20, 22, 24, 25, 26, 28, 30, 32, 34, 36
